延安市政道路三维阵列雷达检测
延安市政道路三维阵列雷达检测
2019-09-02

1 检测目的

      受延安市政公司委托,对延安新区市政公路非机动车道进行道路质量的三维雷达检测工作。本次检测的任务是在市政道路进行探地雷达反射波法探测工作,目的是为了解道路病害分布情况,为市政道路养护和维修提供第一手的资料。

2 使用设备

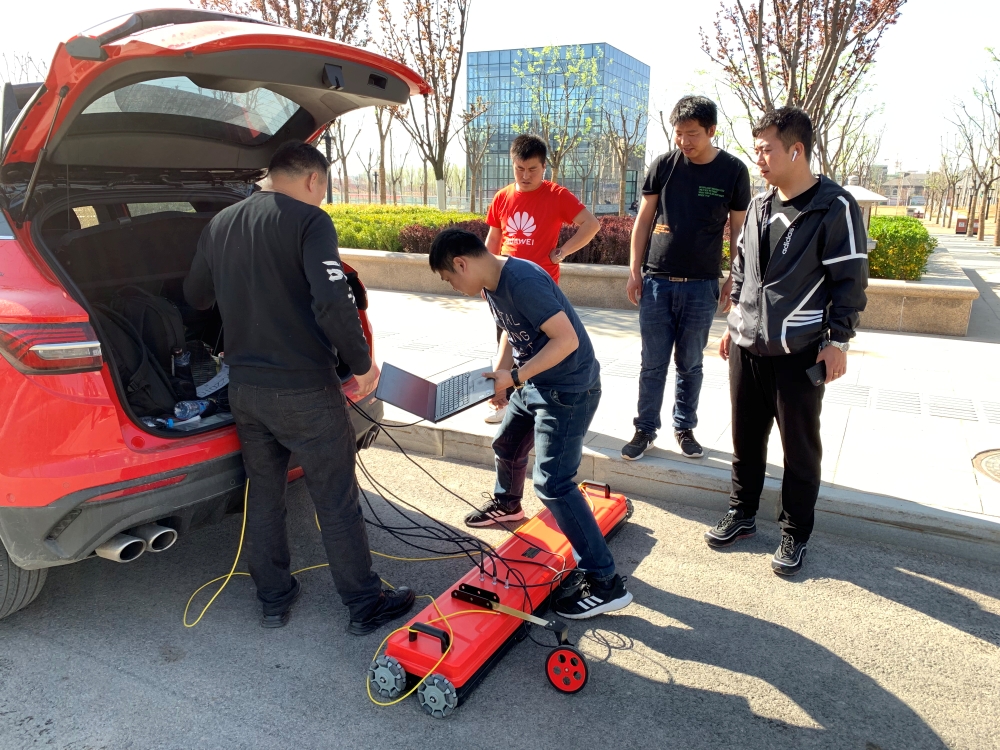

    现场检测采用GER-MIMO900/1500A36RS阵列3D雷达进行探测,为900MHz和1500MHz双频复合阵列雷达,总通道数36,探测速度20km/h。

3 部分检测结果

y-1-1

y-1-2

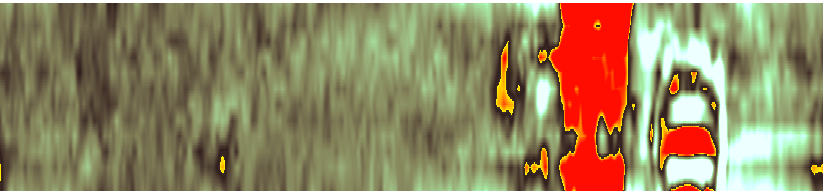

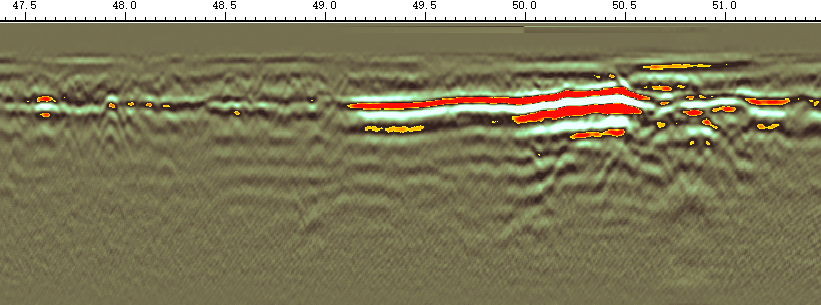

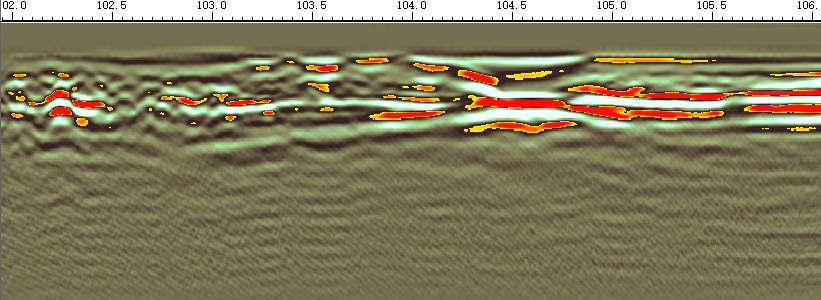

图5 二维图像(上)及三维切片(下)

病害类型:不密实含水

y-2-1y-2-2

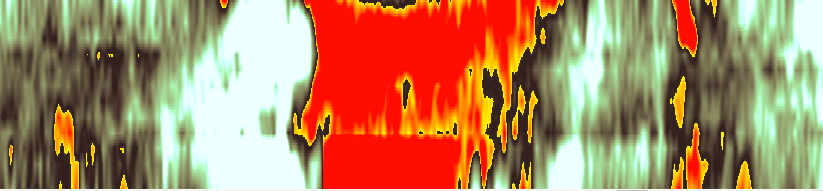

图6 二维图像(上)及三维切片(下)

病害类型:井盖周围不密实含水

y-3-1y-3-2

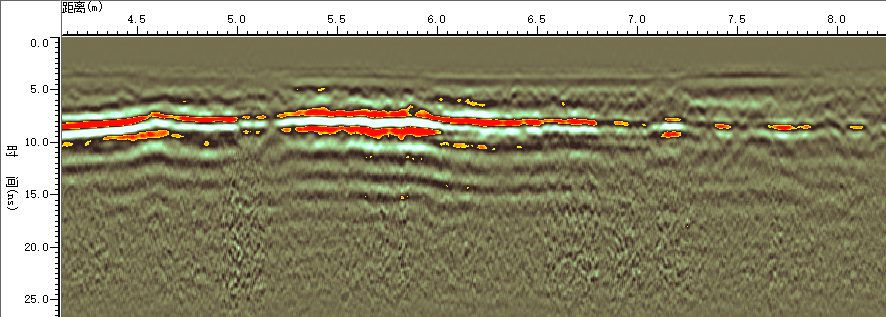

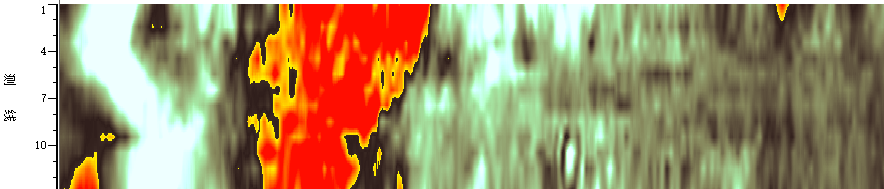

图15 二维图像(上)及三维切片(下)

病害类型:含水

y-4-1

y-4-2

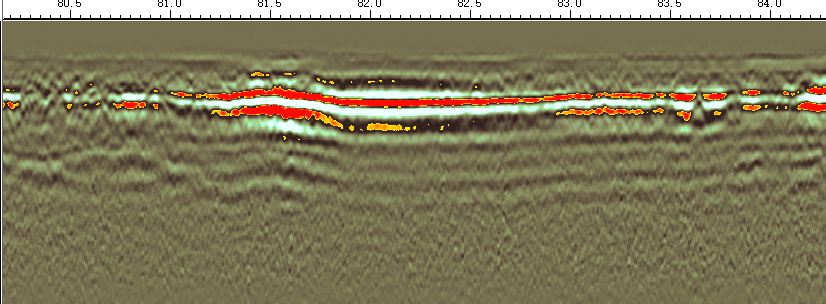

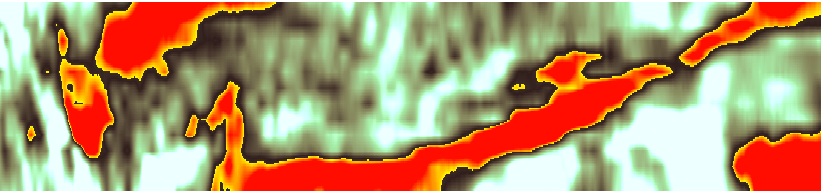

图16 二维图像(上)及三维切片(下)

病害类型:结构层脱空
