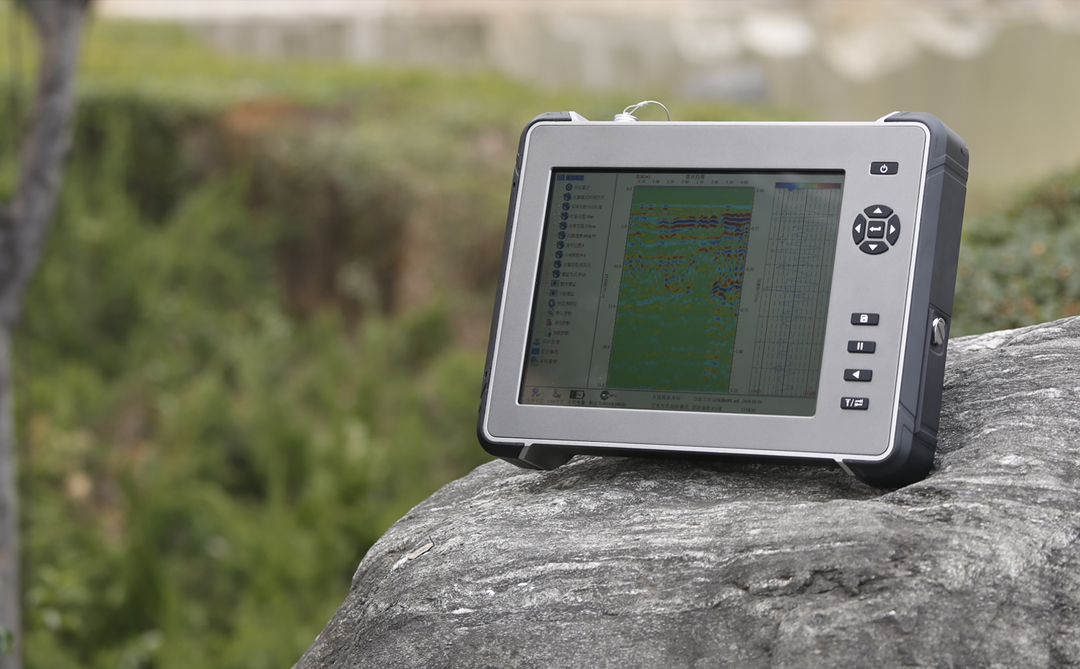

GER-10雷达主机
GER-10雷达主机
2019-08-19
  1. 应用领域:公路工程、隧道工程、市政工程、水利工程、矿产勘探、环境评估、建筑结构检测、考古和军事等。
  2. 产品特点:
  3. 1)      便携式高精度智能探地雷达主机,体积小、重量轻、兼容GER系列的所有天线;
  4. 2)      智能化,能够自动识别天线类型并配置系统参数,降低调试难度,提高现场检测效率;
  5. 3)      全中文界面,具有现场数据实时处理、回放和截图功能;
  6. 4)      保存原始数据及现场参数,该原始数据使用GER-2后处理软件(GER-10专用后处理软件)打开后,会自动另生成现场数据。 若因现场数据增益调节不当而影响数据判断时,可以对原始数据进行处理,无需重新采集数据;
  7. 5)      支持外置GPS,拥有标准串口,可接收地理位置数据,为雷达数据增加高精度定位信息;
  8. 6)      数字信号传输,雷达主机与配套天线之间使用数字化信息传输,抗干扰能力强;
  9. 7)      高速数据采集,最大可达1024扫/秒;
  10.
  11. GER-10探地雷达主机指标



系统指标

天线兼容性

兼容GER全系列天线

通道数量

1个

存储空间

128G

显示器

10.4英寸,1024×768像素分辨率,32位彩色LED显示屏

GPS

串口(RS232),支持GPGGA数据格式

显示模式

伪彩色,灰度,堆积波,彩色堆积波

供电

内置锂电池(NI2040)

功耗

20W

连续工作时间

单块电池大于4小时(实际工作时间与工作温度、天线类型和电缆长度有关)

数据采集

数据格式

GER(.SRD)

模数转换器位数

16bit

最大扫描速度

1024扫/秒

取样点数

256、512、1024、2048、4096、8192

最大发射率

800kHz

采集模式

时间模式、距离模式、点测模式

时间窗范围

0~8000ns

增益范围

-10dB~160dB

增益点数量

9个

实时处理

校正零偏、FIR滤波、IIR滤波,背景消除,道间平均,数据叠加

外设端口

数据传输

USB3.0

GPS

串口(RS232)

主控

8针航空插座

机械指标

体积

314mm×238mm×64mm

重量

3kg(不含电池)

环境指标

工作温度

-20℃~+50℃

存储温度

-40℃~+60℃

工作湿度

<95%未冷凝

防护等级

IP65
